比头发丝还细的“小山丘”：聊聊先进封装里的 Bump

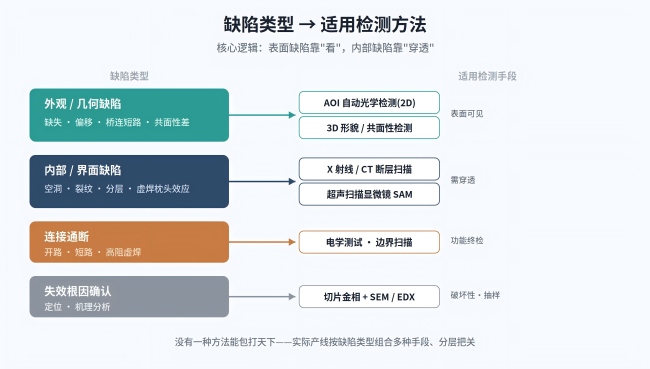

Bump、Bump3D检测、凸点3D测量、共面性检测
如果你拆开一颗芯片，会发现它和电路板之间并不是靠肉眼可见的金属线连着的，而是密密麻麻排布着成千上万个微小的导电凸起。它们有的只有几微米高——比一根头发丝的直径还小得多。这些“小山丘”就是先进封装的主角之一：Bump（凸块）。
正是这些不起眼的小凸点，撑起了今天 CPU、GPU、AI 加速卡以及高带宽内存的性能。这篇文章就带你认识一下它们。
Bump 到底是什么？
简单说，Bump 是在芯片焊盘或基板上“长”出来的一个个微小导电凸起，一身兼三职：
• 导电——让信号和电流在芯片与外界之间流动；
• 支撑——像一根根微型柱子，把芯片稳稳架在基板上；
• 散热——有时还顺带把芯片产生的热量导出去。
在 Bump 出现之前，芯片主要靠“引线键合”——也就是用细金属线像绕线一样把芯片边缘和基板连起来。这种方式只能在芯片四周走线，数量有限、路径还长。而 Bump 改成了“面阵列”直连：整个芯片底面铺满凸点，连接数量成倍增加，信号走的路也更短。这就是先进封装能做到高密度、高速度的物理基础。
Bump 的几种“身材”
不同场景对凸块的粗细（专业上叫“节距”，即凸点之间的间距）要求差别很大，于是发展出了好几种类型：
• 焊料凸块（Solder bump / C4）：经典的锡基凸块，个头较大，常用于芯片连到封装基板。
• 铜柱凸块（Cu Pillar）：在铜柱顶上加一层焊料帽，能做得更细，而且更耐用、更能扛大电流，如今在精细连接里已大量取代纯焊料凸块。
• 微凸块（Micro-bump）：用于芯片堆叠的“超精细款”，节距可达十几微米，是 3D 集成的关键。
• 金凸块（Gold bump）：主要用在显示驱动芯片上。
从焊料凸块到铜柱再到微凸块，主线只有一条：越做越细、越做越密。
它们都用在哪儿？
倒装芯片（Flip Chip）：把芯片翻过来，让凸块直接焊到基板上。这是 Bump 早的大规模应用，今天的 CPU、GPU 几乎都是这么封装的。
晶圆级封装（WLCSP）：直接在晶圆上做好凸块，封装尺寸几乎和裸芯片一样小。手机里的电源管理、射频小芯片常用它。
2.5D 封装（如 CoWoS）：这是能体现 Bump“层级感”的结构。逻辑芯片和高带宽内存先用微凸块连到一块“硅中介层”上，中介层再用较大的凸块连到封装基板，基板后通过焊球连到电路板。每往下一层，凸点就放大一号——像一座金字塔。
3D 堆叠 / 高带宽内存（HBM）：多层内存芯片之间用微凸块配合垂直通孔上下贯通，堆叠出超高带宽。
Chiplet（芯粒）集成：把多个小芯粒像积木一样拼装时，芯粒之间也靠微凸块互连。这正是当下异构集成的主流路线。
未来：当凸块“消失”
技术的脚步没有停下。当微凸块的节距继续缩小到大约 10 微米以下时，传统焊料工艺开始力不从心——凸点太近容易短路、焊料容易挤出，可靠性也下降。
于是工程师们想出了一个近乎“反直觉”的办法：混合键合（Hybrid Bonding）——干脆把凸块去掉，让两块芯片的铜面直接对接、铜与铜直接键合，节距可以做到 1 微米级别。
所以如果把这条技术路线连起来看：
引线键合 → 焊料凸块 → 铜柱凸块 → 微凸块 → 混合键合
它其实是一条清晰的主线——互连距离不断缩短、密度不断提升。而 Bump，正是这条路线上承上启下的关键一环。从某种意义上说，混合键合是凸块在追求密度时的“自然归宿”：当连接细到极限，凸块本身反而成了多余，干脆让芯片面对面、直接相拥。
